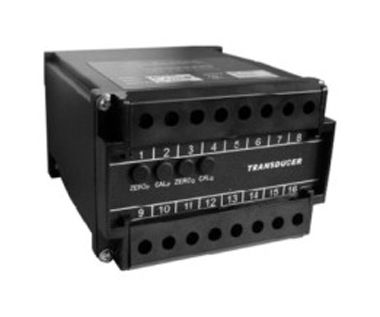

三相三線有功功率變送器
文章來源：handler 時間：2019-01-14 11-46-28
概述：
本產品采用電磁隔離原理，準確測量電網或電路中的有功功率，將其變換成為用戶可直接使用的直流電流或直流電壓，輸出與被測有功功率成線性比例。適用于各種三相三線系統，可廣泛用于石油、郵電、冶金、鐵道、市政、電力等部門的電氣裝置。
特點：
1、準確度高（典型：0.2% 最好0.05%）。
2、整個量程范圍都有極高的線性度。
3、集成化程度高，結構簡單，免于定期校驗。
4、采用進口元器件，可靠性高。
5、抗干擾能力強。
主要技術指標：
a) 精度等級: 0.2級
b) 輸 入: 電流（1A、5A）電壓（110V、220V、380V、450V）AC
c) 輸 出：0-20mA、4-20mA、0-5V、1-5V 、0-10V DC
d) 供 電：24V DC、220V AC
e) 功 耗：≤3W
f) 輸入頻率：50Hz±3Hz
g) 過載輸入：2倍連續
h) 響應時間：≤350mS
i) 輸出負載：電流：RL≤500Ω;電壓：RL≥2KΩ
j) 工頻耐壓：輸入/輸出/供電間：AC 2.5KV/1分鐘，漏電流0.5mA
k) 絕緣電阻： ≥100MΩ,500VDC
l) 沖擊電壓：5kV/1.2-50μS（峰值）
m) 電磁干擾影響：0.2%RO.，400A/米
n) 電源變動影響：≤0.1%RO.
o) 輸出負載影響：≤0.05%RO.
p) 工作環境：溫度:-10-50℃ 濕度:10-93%（無凝露）
q) 貯藏條件：溫度:-40-70℃ 濕度:10-95%（無凝露）
