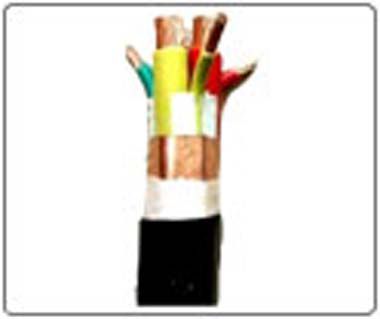

變頻器專用電纜
文章來源：handler 時間：2019-01-10 11-25-19
隨著頻率控制傳動技術的發展,對頻率變速傳動系統的要求越來越高,尤其是對采用快速切換的IG BT半導體現代變頻技術,盡管脈沖頻率高或更斷時間僅毫秒之內,但它們會對周圍環境產生陽性磁場。為保持變頻器正常工作,不受電磁場干擾,因此連接變頻器與三相交流電機之間的電纜就要求具有抗干擾性能、較低的有效電容及較低的傳輸阻抗。
技術數據
按DIN VDE第五類的軟絞合銅導體。
耐候耐溫樹脂絕緣。
軟超屏蔽層。

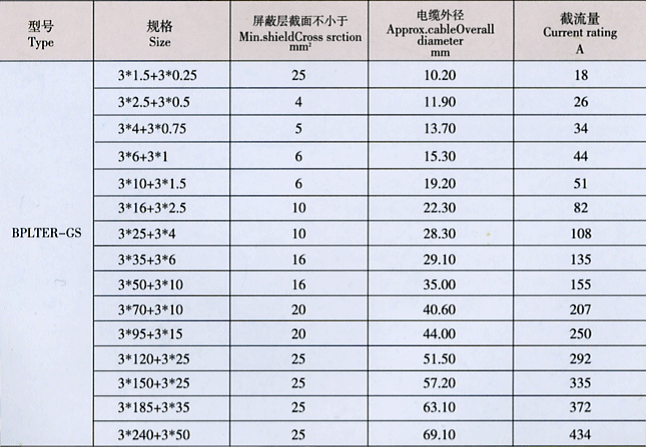

型號規格及表示方法：
允許溫度及工作電壓：
允許導體連續工作最高溫度180攝氏度。短路時最高溫度250攝氏度。
在運輸、儲存、輻射、搬運和作業時自由彎曲≥+5℃，固定敷設≥-10℃。
額定電壓：600/1000V，交流試驗電壓3500V。
產品特點：
較低的有效電容。
具有屏蔽性能。
良好的耐火燃燒性能，可用于危險區域。
低傳輸阻抗，該電纜含有屏蔽層，以防止電磁干擾，傳輸阻抗RX是對屏蔽抗感應和電容來合的有效性的度量，低傳輸阻抗可提供良好的電磁相容性。
對稱的三芯設計，更好的電磁相容性，比四芯電纜更好的性能。三根耐候耐溫樹脂絕緣線芯在縫隙處均勻等距絞合，形成一種真正的同心結構
