一體化電渦流位移傳感器
WP70系列一體化電渦流位移傳感器
一、概述

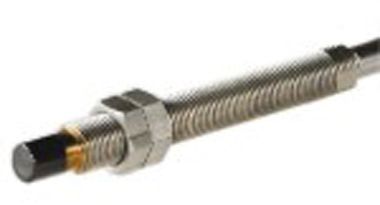

WP70系列一體化電渦流位移傳感器是在WP20系列電渦流位移傳感器基礎上，通過表面貼裝微形封裝技術，將前置器電路和探頭集成一體，是一種高性能、低成本的新型電渦流位移傳感器，屬本公司的專利產品。
WP70系列一體化電渦流位移傳感器廣泛用于電力、石化、冶金、機械等行業，對大型旋轉機械的軸位移、軸振動、軸轉速等參數進行在線實時監測，可以分析出設備的工作狀況和故障原因，有效地對設備進行保護及進行預測性維修?？蓽y量位移、振幅、轉速、尺寸、厚度、表面不平度等。
WP70系列一體化電渦流位移傳感器按美國軍用規范設計生產，探頭頭部采用耐高低溫和各種化學腐蝕的聚苯硫醚(PPS)注塑成形，線圈被嚴格密封；電路采用防酸堿不銹鋼M10×1或M16×1螺紋圓管和環氧樹脂封裝，防潮、防塵；信號電纜采用屏蔽電纜，可選用不銹鋼金屬軟管鎧裝保護；具有電源極性、輸出短路多種保護功能，任意接線錯誤不會損壞；可在惡劣環境下長期連續工作。
二、技術指標
非接觸測量，永不磨損。
抗干擾能力強，高可靠性，長壽命。
工作溫度：-25～+85℃，溫漂0.05%/℃。
防護等級：IP68。
輸出形式：三線制電壓或電流輸出。
頻響：0～10kHz，幅頻特性0～1kHz衰減小于1％，10kHz衰減小于5％；相頻特性0～1kHz相位差小于- 10°，10kHz相位差小于-100°
電壓輸出形式傳感器供電電源：（1）+12dc～+30Vdc供電，輸出范圍0.1～10.5V或1～5V或0.5～4.5V，功耗≤12mA(不含輸出電流)；（2）-18Vdc～-24Vdc供電，輸出范圍-2～-18V，功耗≤12mA(不含輸出電流)；（3）±12Vdc～±15Vdc供電，輸出0～+5V或0～+10V或-5～+5V或-10～+10V功耗≤±12mA(不含輸出電流)。
電流輸出形式傳感器供電電源：+18Vdc～ +30Vdc供電, 4～20mA電流輸出, 功耗≤12mA(不含輸出電流)。
紋波（測量間隙恒定時最大輸出噪聲峰峰值）：電壓輸出形式的傳感器輸出紋波不大于20mV；電流輸出形 式的傳感器輸出紋波不大于30uA。
負載能力：電壓輸出形式的傳感器輸出阻抗不大于51Ω，最大驅動信號電纜長度300m；4～20mA電流輸出形式的傳感器最大負載電阻不大于750Ω，帶最大負載電阻時輸出變化-1%。

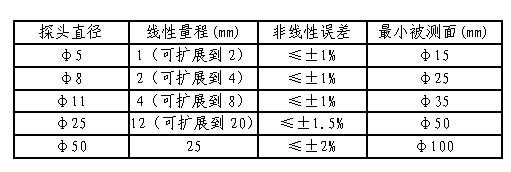

測量參數：

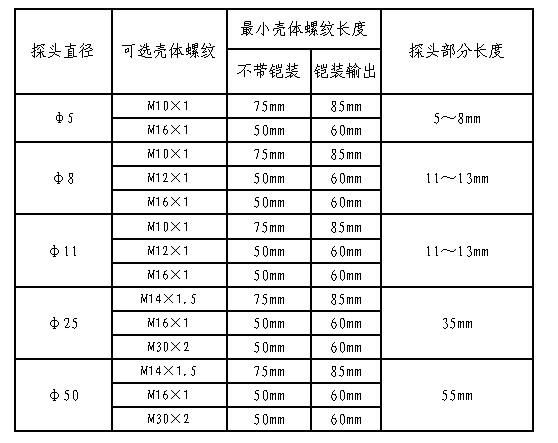

外形尺寸
三、選型指南

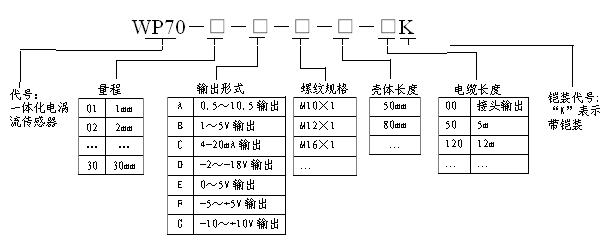

選型示例：WP70－04-B-M16×1－80-30K
表示:WP70系列一體化電渦流傳感器，量程4mm，1～5V輸出，螺紋規格為M16×1，殼體長為80mm，輸出電纜長3米，帶不銹鋼金屬軟管鎧裝。
※ 更為詳細的使用說明請參閱本公司《WP20系列電渦流位移傳感器用戶使用手冊》。
