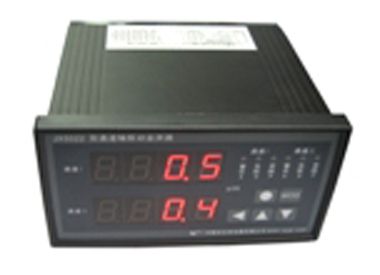

雙通道機殼振動監測器
一、概述
WP5052B雙通道機殼振動監測器是我公司最新研制的一代監測器，它與我公司的WP30、WP32、WP60及WP62等系列振動速度傳感器配套使用，可實現對旋轉機械機殼振動的實時監測及保護。它具有良好的人機界面，現場使用方便可靠，延時報警功能、上（掉）電保護功能等有效抑制誤報警。獨特的抗電磁干擾技術，電源抗干擾設計及軟件故障自動恢復技術，保證WP5052B在各種惡劣條件下正常運行。
WP5052B是專門為風機、壓縮機、汽輪機等各種旋轉機械的軸承座、機殼或結構的振動進行測量保護研制的專用監測器。它具有以下特點:
與本公司W(wǎng)P30、WP32、WP60及WP62等系列振動速度傳感器配套；
實現智能處理：報警值可通過面板按鍵任意設置（密碼保護）;
面板按鍵可調整量程值，無需電位器調整，方便現場調試;
30秒不按操作鍵，可自行回到運行狀態;
報警延時調整范圍0～10秒，設定合適的報警延時值以防止現場干擾引起誤報警;
具有上、掉電檢測功能，同時切斷報警、停機輸出回路，能有效抑制監測器誤報警;
后面板上有與機殼振動值成正比的電流輸出端子，供記錄輸出;監測器提供修正功能，可對傳感器的誤差進行修正，幫助提高系統的測量、控制精度；
具有報警、危險二級繼電器輸出；
自動對溫度漂移進行補償和修正。在0～75℃的溫度范圍內長期使用均保證±1%FS的精度；
采用進口集成電路，嚴格對元器件進行篩選，100%整機老化及測試，保證監測器的高可靠性；
獨特的抗電磁干擾技術，電源抗干擾設計及軟件故障自動恢復技術，保證監測器在各種惡劣條件下正常運行；
外形尺寸160(寬)×80(高)×130(深)mm，重0.8kg ；
安裝開孔尺寸150(寬)×76(高) mm ；
可以帶通訊接口，與計算機聯機。
根據顯示值模式，WP5052B有兩種型號可供選擇:
-WP5052BV: 顯示振動烈度值，也叫速度值，單位為mm/s
-WP5052BS: 顯示振動位移值，單位為um
二、主要技術指標
測量分辨率：1/4096、12位A/D轉換器;
顯示范圍：0.0 ～9999um(位移值)或0.0～999.9mm/s(烈度值);
頻率響應：10～1000Hz; 可按需要改變
控制繼電器接點容量：5A/220VAC或1A/220VDC;
測量控制周期：0.3S;
變送輸出：4～20mA（負載≤750Ω）精度±0.1%F.S;
工作環境溫度：0～75℃;
工作環境濕度：5～90%無結露;
電源電壓： 85V～264VAC 50/60Hz;
最大功率：≤10VA;
外供傳感器電源：雙路供電±12Vdc，帶短路保護功能。
