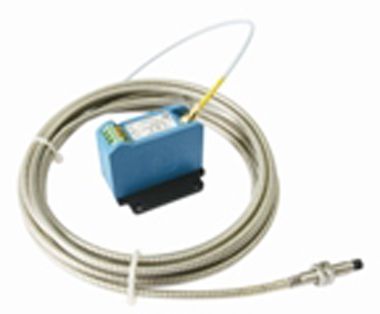

WP20XL系列電渦流位移傳感器
WP20XL系列電渦流位移傳感器是WP20系列產品的全新升級，采用更新工藝技術及零件組件，在繼承WP20系列穩定可靠的優良性能的前提下，全面提升產品外觀及內部品質，可完全替代美國本特利(BN)公司3300、3300XL系列產品。
一、系統組成
如下圖所示，系統主要包括前置器、延伸電纜(用戶可以根據需要選擇)、探頭和附件。
二、升級亮點
電纜采用藍色氟塑料絕緣的射頻同軸電纜，可選用不銹鋼軟管鎧裝，以保護電纜不易被損壞。
探頭、延伸電纜和前置器都帶有防腐蝕的符合美國軍用規范MIL-C-39012的鍍金銅接頭。這些接頭只需用手指緊固（接頭會自動“鎖住”），特殊的機械鎖緊裝置能防止連接松動。接頭在安裝或拆卸時不需要特殊的工具。
探頭整體各部件通過機械變形聯接，在惡劣環境中可以保證探頭的穩定性和可靠性。
前置器提供兩種安裝方式：
底板安裝，51mm×51mm，采用四個M4×12 GB29-76螺栓安裝(產品附件)；
導軌安裝，可以方便地安裝在標準35mm導軌上。
前置器采用三端SpringLoc 端子鑲嵌固定，直接與內部電路連接，確保連接可靠性。
三、技術指標
線性量程、線性范圍、線性中點、非線性誤差、最小被測面
※非線性誤差指實際輸出值與理論值(按標準特性方程計算)最大誤值。
平均靈敏度（線性范圍內輸出變化除線性范圍）
平均靈敏度誤差：≤±5％
動態特性
頻響：0～10kHz
幅頻特性:0～1kHz衰減小于1%，10kHz衰減小于5%
相頻特性:0～1kHz相位差小于－10°，10kHz相位差小于－100°
互換性誤差≤5%< /p>
工作溫度
探頭：工作溫度-50～ +175°C 溫漂≤0.05%/°C
前置器：工作溫度-50～ +120°C 溫漂≤0.05%/°C< /p>
工作介質：空氣、油、水。
探頭最大工作壓力：12Mpa
四、 型號選型
探頭選型
前置器選型
延伸電纜選型
