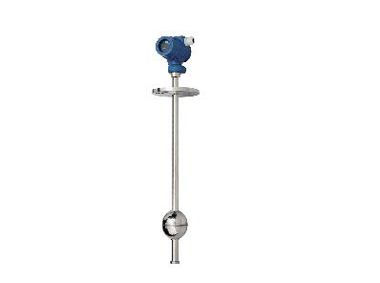

磁浮球液位計
詳細產品說明
UHC磁性液位傳感器（計）由干簧管、精密電阻和放大變換電路組成。當磁性浮子的磁力線作用到液位傳感器（計）某一位置時，該位置內的干簧管閉合，磁性浮子跟隨液面（界面高低變化，經放大變換電路將液面（界面）高低的變化轉化成線性的4~20mADC信號輸出，實現對液面（界面）位置信號的檢測與傳送。
UHC磁性液位傳感器（計）選用了進口優質的傳感原件和信號轉換器件，具有優良的長期穩定性和可靠性。
產品特點：
結構簡單、穩定可靠、重復性好；
不受被測介質物理和化學狀態的影響。如：導電率、介質常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡等的影響；
選用不同材料，能用于各種強弱腐蝕、易燃易爆、毒性、強放射性、污濁的介質環境；
液面測量或兩種不同密度介質的界面測量；
防爆結構設計，適合爆炸性環境使用；
二線制4~20MA電流輸出，可帶0.56"LED數碼顯示，便于夜間遠距離觀測。
產品應用對象：
UHC系列磁性液位傳感器（計）廣泛用于石油、化工、油田、醫藥、食品等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油品、強弱酸堿溶液等高低壓容器內，與304、316L、1Cr18Ni9、304+PTFE、00Cr17Ni14Mo2、PP等材質相容的介質頁面、兩種不同介質界面測量、傳送與顯示。
技術參數：
測量范圍：200~600（大于6m特殊訂貨）
分辨率：10mm（常用）、5mm、20mm選擇
輸出信號：4~20mA (二線制)
負載電阻：500Ω（24VDC供電且不帶指示表頭時）
傳送距離：＞1000m
工作電源：16~30VDC
介質密度：≥0.5g/m3（＜0.5g/m3可特殊訂貨）
工作壓力：PN2.5~PN160（特殊可達PN320）
工作溫度：-50~80℃、≤120℃、≤150℃分段
浮子直徑：φ24~φ120（生產商按壓力、密度確定）
安裝方式：DN40~150/RF/PL（HG/T20592-2009）(亦可按用戶要求生產)
2〃 螺紋（向下安裝型）
1/2〃 螺紋（向上安裝型）
3/8〃 螺紋（向上安裝型）
安裝不垂直度：≤±25°
電氣接口：M20×1.5 內螺紋（其他接口需注明）
三線屏蔽電纜（螺紋向上安裝型）
防護等級：IP65
防爆等級：Exia ⅡCT5 Exd ⅡBT5
