氣體渦輪流量計
詳細產品說明：
WP-LWQ系列氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
一、概述
LWQ-B(C)型氣體渦輪流量計是吸取了國內外流量儀表先進技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高精度、高可靠性的氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
該系列流量計采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。儀表具備儀表系數六點修正，智能補償儀表系數非線性，并可進行現場修正。高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字，帶清零功能)。所有有效數據掉電后保持10年不丟。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為LWQ-□B型和LWQ-□C型。
LWQ-□B型：供電電源采用3.2V10AH鋰電池(可連續運行3年以上)； 無信號輸出功能。
LWQ-□C型：供電電源采用24VDC外供電，輸出4-20mA標準兩線制電流信號，并可根據不同的現場需要，可增加RS485或HART通訊。
二、產品特點
◆優質合金渦輪，具有更高的穩流和耐腐蝕作用
◆進口優質專用軸承，使用壽命長
◆計量室與通氣室隔絕，保證了儀表的安全性
◆流量范圍寬(Qmax/Qmin≥20:1)，重復性好，精度高(可達1.0級)，壓力損失小，始動流量低，可達0.6m3/h
◆儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
◆智能化儀表系數多點非線性修正
◆系統低功耗工作，一節3.2V10AH鋰電池可連續使用3年以上
◆儀表系數、累計流量值掉電十年不丟
三、技術參數：

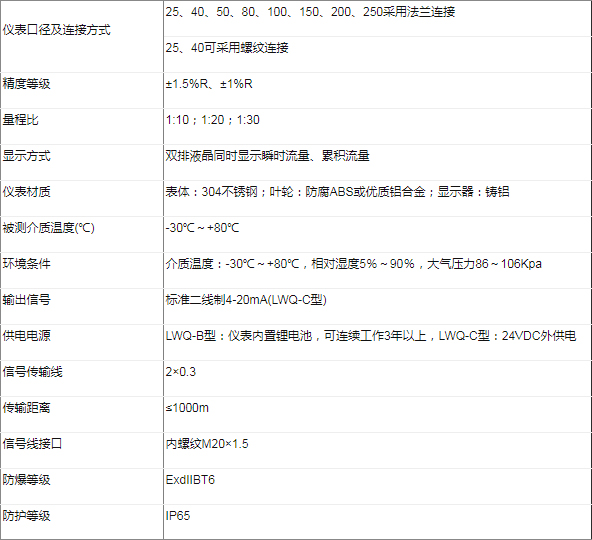

1．基本參數：表1

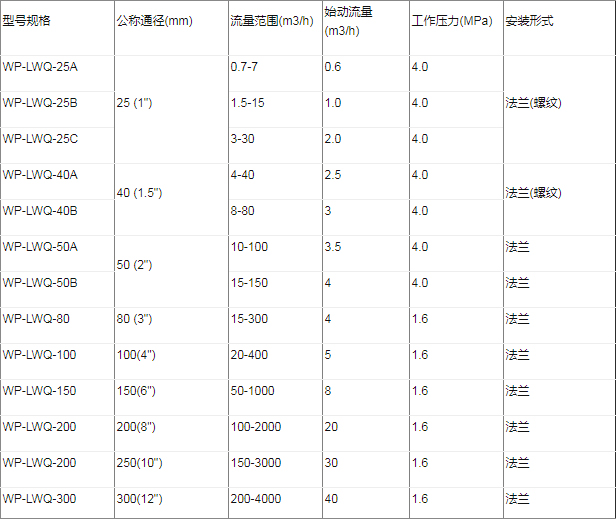

2.測量范圍及工作壓力：表2(注：表2所示測量范圍均為工作狀態下流量范圍)
四、儀表選型
1.選型說明
用戶在選型時，應根據管道公稱壓力、介質最高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。為使流量計的使用性能最佳，流量計的使用流量范圍應在(20%～80%)Qmax范圍內比較合適。

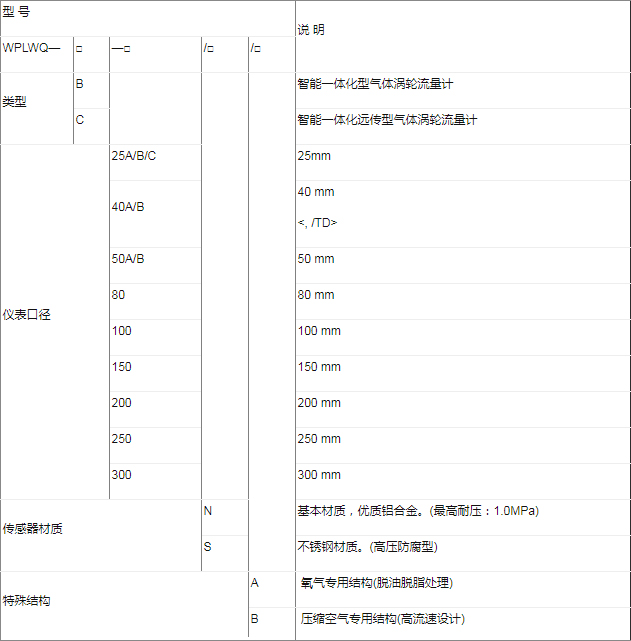

2.選型譜表：表3
例：選用一臺不銹鋼材質，現場顯示并輸出4-20mA信號的氣體渦輪流量計來測量氧氣，用戶測量范圍為10-35m3/h,型號為： WPLWQ－C－40A/S/A
